安装工具:小十字螺丝刀一把

所有配件螺丝都取出备用

HPE系列网卡安装教程

有配风扇的请把风扇先用自带的抗高温皮筋绑上风扇。有散热盖的套餐风扇最后才安装的,这一步跳过!

a28226fef97f95060aa8532676cc93fd

1.拆除顶部蓝色加铁片

TANK NVHD884 HPE 网络&SSD 混合卡 组合卡安装教程插图2

2.取拆掉蓝色挡片后将网卡插入连接器中

TANK NVHD884 HPE 网络&SSD 混合卡 组合卡安装教程插图3

3.取出混合卡连接挡片

TANK NVHD884 HPE 网络&SSD 混合卡 组合卡安装教程插图4

4.使用配的M3螺丝将网卡与混合卡本体连接固定(配的M3螺丝每个批次都有少许不同请认准配件包里面的细牙螺丝)

TANK NVHD884 HPE 网络&SSD 混合卡 组合卡安装教程插图5

5.使用配套的唯一一颗沉头螺丝固定挡片与网卡之间的固定螺丝(美规#6-32粗牙螺丝)

TANK NVHD884 HPE 网络&SSD 混合卡 组合卡安装教程插图6

6.把PCIE挡片下方的也使用M3螺丝固定好(配的M3螺丝每个批次都有少许不同请认准配件包里面的细牙螺丝)

TANK NVHD884 HPE 网络&SSD 混合卡 组合卡安装教程插图7

7. 这样就完成安装了,(不安装散热盖的用户)接下来插在主板主PCIEx16插槽。进入主板BIOS内开启主PCIEx16插槽为X8+X4+X4 或x4x4x4x4(网卡只有x4)模式。就可以使用本混合卡。

TANK NVHD884 HPE 网络&SSD 混合卡 组合卡安装教程插图8

8.散热盖一共提供两种螺丝三个铜柱,大螺丝(M4/M4.5)用于固定小风扇,小螺丝(M3)用于固定钢柱,注意风扇的方向和出线的方向。推荐把风扇线放置到有扎带固定孔的位置可以用扎带固定线材,风扇漏出线长度,一条留大约一半风扇的长度一个留下一个整个风扇的长度。

d0d0b35687ac6c716b66273ec95850a4

9.装好硬盘之后 ,把风扇的线连接上。af731ac43be8ab4812ed9de16ba424aa

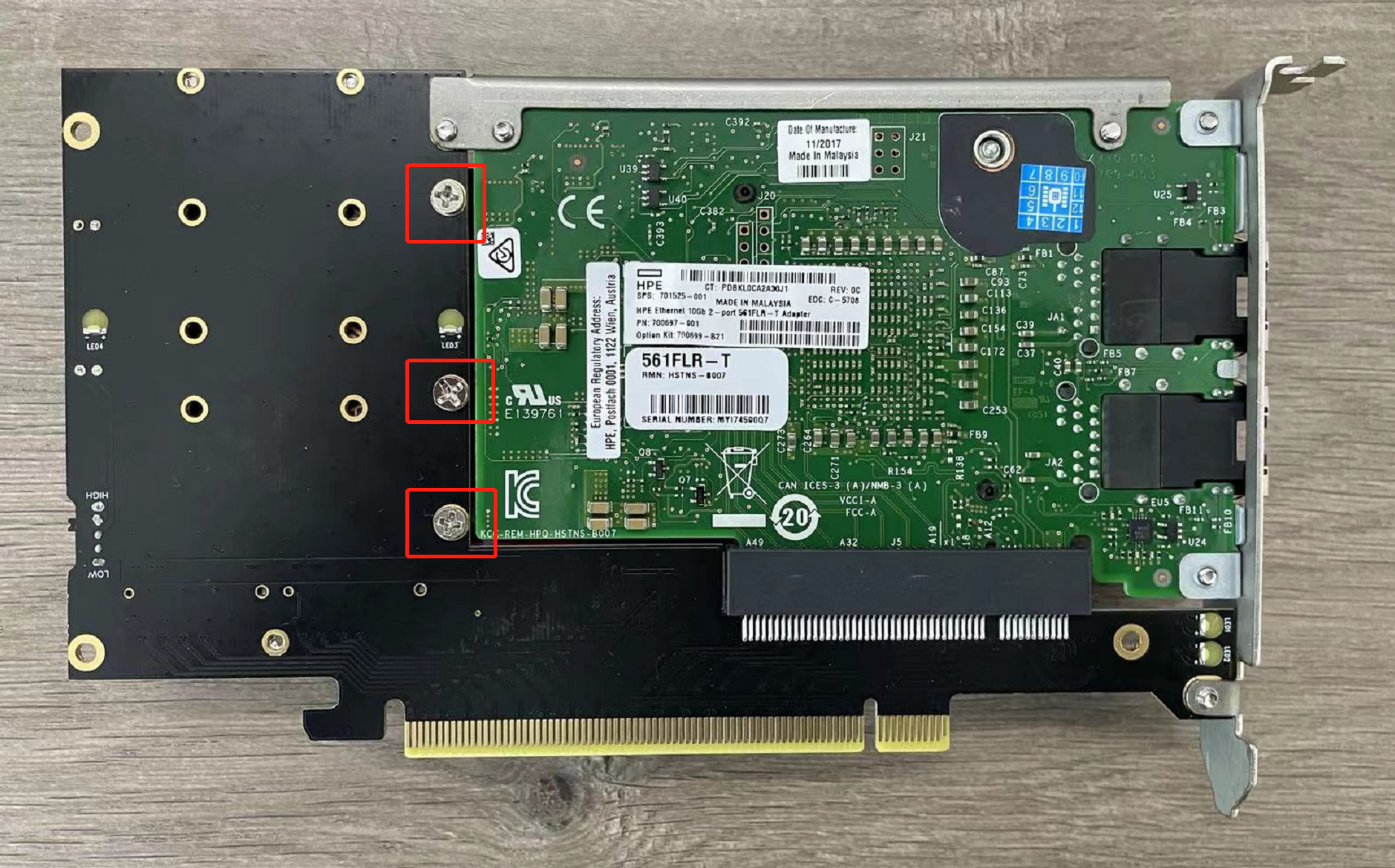

10.从背面将使用3个M3螺丝固定好即可。42d2113b7990ba05ddd04e57fe6ecd27
